Отклонения в экг код мкб

Существуют нормы зубцов и интервалов, которые говорят о том, что сердце здорово.

Зубцы

Зубец	Продолжительность , сек	Амплитуда в стандартных отведениях, мм
P	0,7-0,12	0,5-2.5
Q	0,03	0,3-0,5
R	Оценивается в комплексе QRS	10-19
S	Оценивается вместе в составе интервала S-T	0,2- 0,5
Т	0,12- 0,28	Не более 1/4 величины зубца R

Интервалы

Интервал	Продолжительность, сек
P-Q	0,2—0,8
P-R	0,18—0,2
QRST (QT)	0,38—0,55
QRS	0,06—0,10
S-T	0,35- 0,44

Определение частоты сердечных сокращений (ЧСС) и направления электрической оси сердца

По данным кардиограммы можно определить число сердечных сокращений. Для этого нужно измерить расстояние между двумя зубцами R- самыми высокими на ЭКГ, оценить, с какой скоростью снималась кардиограмма и произвести расчеты.

Горизонтальное положение электрической оси сердца

Если ЭКГ снята со скоростью 25 мм/с, для расчёта будет применяться коэффициент 0,04 а, если скорость составляла 50 м/с коэффициент будет 0,08.

Количество сокращений рассчитывается по формуле:

ЧСС = 60/ расстояние между зубцами R* коэффициент

Например, расстояние между зубцами на кардиограмме составило 15 мм, а кардиограмма снята со скоростью 25 мм/с.

В этом случае расчёт будет таким:

ЧСС = 60/15*0,04.

60/15*0,04 =100

В этом случае число сердечных сокращений составит 100 уд/мин. Поскольку нормой считается 50–90 уд/мин, у такого больного имеется незначительная тахикардия.

Чтобы определить направление электрической оси сердца, надо оценить размеры зубца R в стандартных отведениях. В норме он должен быть самым большим во II отведении. Это говорит о том, что сердце расположено правильно с небольшим отклонением влево.

Самый большой зубец R в III отведении говорит об отклонении сердца право, а в I – влево. В этих случаях нужно проанализировать кардиограмму на гипертрофию левого или правой части сердца, которая чаще всего и приводит к таким процессам.

Отклонение электрической оси сердца влево

Отклонение электрической оси сердца вправо

Сердечный ритм и аритмии

В норме сердце бьётся ритмично, поэтому кардиограмма похожа на повторяющийся орнамент. Возможны небольшие отклонения – до 10% от нормы. Чтобы понять, вписывается ли разница между промежутками в 10%, нужно оценить фрагменты ЭКГ, измерив расстояния между зубцами R-R по клеточкам или с помощью линейки.

Если между этими промежутками фиксируется значительная разница, у пациента диагностируется аритмия.

Сердечный ритм в норме должен быть синусовым. Об этом говорит синусовая природа зубца Р, который положителен в I-II отведении и отрицателен в отведении AVR. Этот зубец также, как правило, положителен в I отведении, AVF и в грудных отведениях V3- V6.

В отведении V1 и V2 он может быть как положительным так или двухфазным (состоящим из двух мелких зубцов). Все эти случаи считаются вариантом нормы. В остальных случаях диагностируется нарушение ритма.

Аритмии могут быть различной тяжести – от легких, регистрируемых только на ЭКГ, до тяжелых, приводящих к смертельным исходам. Многие из этих состояний корректируются с помощью лекарственных препаратов.

Нарушения сердечного ритма могут наблюдаться при слабости синусового узла, воспалительных изменениях в миокарде, нарушении питания сердечной мышцы, ишемической болезни (ИБС), инфарктах.

Разберем различные виды аритмий

Синусовые аритмии, возникают из-за нарушений в синоатриальном узле, расположенном в правом предсердии. В этом случае все зубцы сохраняют размер, форму и последовательность.

Виды синусовых аритмий:

Синусовая тахикардия, при которой сердце бьется чаще 90 уд/мин, но ритм кардиограммы сохраняется. Такое состояние не всегда говорит о болезни, поскольку может наблюдаться у здоровых людей при эмоциональном возбуждении и физических нагрузках.
Синусовая брадикардия – аритмия, при которой сердце бьётся реже, чем нужно. При таком нарушении проверить щитовидную железу, поскольку брадикардия часто возникает при недостатке щитовидных гормонов.

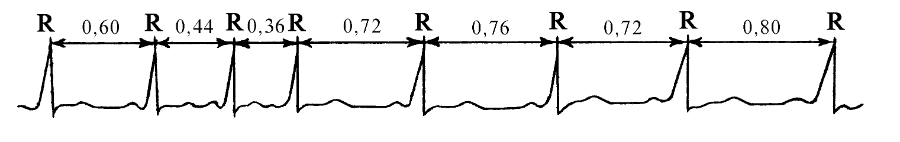

Дыхательная синусовая аритмия, при которой сердце во время вдоха и выдоха бьётся с разной частотой. Такая особенность считается вариантом нормы.
Экстрасистолия – аритмия, при которой на фоне нормальной кардиограммы появляются «внеплановые» сокращения.

Дыхательная синусовая аритмияНедыхательная синусовая аритмия

Иногда экстрасистолы чередуются с нормальными сердечными сокращениями. В этом случае возникают:

Бигеминия – состояние, при котором из каждых двух сердечных сокращений одно является экстрасистолическим.
Тригеминия — при этом нарушении за двумя нормальными сокращениями следует одно патологическое.
Квадригеминия — в этом случае из четырех сокращений три нормальные, а одно- экстрасистолическое.
Предсердная экстрасистолия развивается из-за возникновения внеочередного очага возбуждения в тканях предсердия. В этом случае нервный импульс идёт не от синусового узла, а от тканей миокарда. При подозрении на такое состояние нужно оценить на кардиограмме внешний вид зубца Р на «внеплановом» сокращении. Он, как правило, сглаженный, малозаметный или даже отрицательный.
Узловая экстрасистолия возникает из-за импульса, появившегося в атрио-вентрикулярном узле. При какой патологии на внеочередном сокращении видны изменённый зубец P и уменьшенный интервал PQ. В некоторых случаях зубец P может даже появиться после сокращения сердца. Поскольку без дополнительных видов диагностики выяснить в таких случаях, какая именно тахикардия возникла у больного очень сложно. В ЭКГ ставится заключение о наджелудочковой (суправентрикулярной) тахикардии.
Желудочковая экстрасистолия – тяжелая аритмия, при которой неправильно работают желудочки, выталкивающие кровь в предсердия. Наиболее безопасны в этом в этом плане одиночные желудочковые экстрасистолы, представляющие собой единичные сокращения, отличающиеся от нормальной ЭКГ. Встречаются парные желудочковые экстрасистолы, при которых такие сокращения возникают парами. Иногда встречаются желудочные экстрасистолы, появляющиеся из разных очагов миокарда. В этом случае на кардиограмме видны разнообразные неправильные зубцы, имеющие разную длину, ширину, и другие размеры.
Пароксизмальная тахикардия — нарушение ритма, при котором на ЭКГ видны сердечные сокращения, следующие безостановочно друг за другом. Больные при этом ощущают толчки в груди, сменяющиеся приступами сердцебиения, сопровождающимися неприятными ощущениями в груди.

После такого приступа (пароксизма) возникает длительная пауза. Возникают жалобы на головокружение, тошноту, может нарушаться речь. Такое состояние чаще всего связано с поражением миокарда в области проводящих волокон, оставшемся после инфаркта или с воспалительными процессами. Иногда это нарушение может возникать из-за проблем с нервной системой и сопровождать тяжёлые неврозы.

Существует разновидность пароксизмальной тахикардии, импульсы при которой идут не с синусового узла, а из узла АВ. Картина в этом в этом случае будет схожей, однако на кардиограмме в часто повторяющихся сокращениях будет присутствовать зубец P, который» выпадает при пароксизмальной тахикардии, идущей от предсердий. Такой вид аритмии называется тахикардией А-В соединения.

Трепетание предсердий – признаки тяжелой аритмии на кардиограмме

Трепетание предсердий – тяжёлая аритмия, при которой кардиограмма напоминает зубья пилы. Все зубцы небольшие, примерно одного размера . Количество СС при этом может доходить до 300 уд/мин.

Форма трепетания предсердий

Причина такого состояния – возникновения в сердце очага, который взял на себя функции автоматизма и формирует неправильные сокращения. Импульсы неполноценные, хаотичные, слишком частые, поэтому их проводящая система пропустить просто не может. В результате кардиограмма регистрирует частые мелкие сокращения, не приводящие к полноценному сердечному циклу.

Трепетание предсердий – опасная патология, поскольку она не даёт сердцу перекачивать кровь . Больные жалуются на одышку, боли за грудиной у них могут наблюдаться нарушения кровоснабжения органов.

Фибрилляция – разновидность трепетания, при котором в сердце создаются незначительные импульсы отображаемые на кардиограмме в виде мелких волн. Такая картина вызывается волнами фибрилляции (F-волнами).

Наиболее частый вариант такого ритмического состояния это фибрилляция предсердий или мерцательная аритмия. Это заболевание чаще встречается у людей, страдающих гипертонией, лишним весом, пороками сердца, ИБС, болезнями легких и почек.

Самой тяжелой формы аритмии считаются фибрилляция и трепетание желудочков. При трепетании желудочков зубцы ЭКГ становятся похожими на высокие зубья пилы, но в данном случае имеется хоть какой-то сердечный ритм. При фибрилляции кардиограмма становится хаотичной, полностью теряет ритм и выделить на ней какие-либо зубцы и участки становится невозможно.

Эти состояния сопровождаются хаотичным сжатием мышц желудочков, которые не в состоянии вытолкнуть кровь в большой или малый круг кровообращения. Фибрилляция и трепетание желудочков возникают при инфарктах, тромбоэмболии, закупорке тромбами крупных артерий, травме сердца, передозировке лекарств.

Фибрилляция предсердий является одним из самых тяжелых осложнений инфаркта миокарда и часто приводит к летальному исходу. В этом случае проводится дефибрилляция — процедура, по время которой врач пытается запустить сердце помощью электродов, через которые проходит электрический ток. Больному выводятся лекарства, в том числе внутрисердечно. Но даже это не всегда дает положительный результат.

Продолжение статьи

Текст 1. Расшифровка ЭКГ: как правильно расшифровать кардиограмму. Датчики, отведения ЭКГ.
Текст 2. Основные элементы ЭКГ: что содержит график кардиограммы
Текст 3. Расшифровка ЭКГ: наиболее важные показатели кардиограммы с примерами нарушений
Текст 4. Изменения на кардиограмме при гипертрофических процессах в миокарде
Текст 5. Изменения в кардиограмме при ишемической болезни сердца (ИБС) и инфаркте миокарда
Текст 6. Изменения на ЭКГ при сердечных блокадах

Поделиться ссылкой:

Источник

Аритмия — нарушение частоты и ритма сердечных сокращений. Чаще наблюдается у пожилых людей. Факторы риска зависят от формы аритмии. Пол значения не имеет.

У здорового человека частота сердечных сокращений составляет 60-80 ударов в минуту. При аритмии нарушаются как частота, так и ритм сокращений желудочков и предсердий. Существует две формы аритмии: тахикардия (повышенная частота сердечных сокращении) и брадикардия (пониженная частота сердечных сокращений). Тахикардия может начинаться в желудочках или предсердиях и бывает как регулярной, так и хаотической. Самая тяжелая форма желудочковой аритмии – желудочковая фибрилляция, которая может закончиться остановкой сердца. Причиной брадикардии может быть синдром слабости синусового узла; наиболее опасное его проявление – полная блокада сердца. Большинство форм аритмии вызвано болезнями сердца и его сосудов. Повышенная частота сердечных сокращений не всегда является причиной для беспокойства.

При большой физической нагрузке или во время беременности частота сердечных сокращений повышается, а у людей в хорошей физической форме она, наоборот, ниже нормальной. Аритмия нарушает работу сердца, вызывая прилив крови к головному мозгу. Вне зависимости от тревожных ощущений, таких как тяжелые удары сердца, тяжесть состояния зависит от формы аритмии.

Причины большинства форм аритмии – болезни сердца и его сосудов, в основном ишемическая болезнь сердца. При этом ухудшается кровоснабжение сердца, в том числе и его проводящей системы, которая контролирует частоту сокращений сердца. Реже аритмию вызывают различные нарушения сердечных клапанов и воспаление сердечной мышцы. Некоторые формы аритмии вызваны врожденными пороками сердца, такими как нарушение проводимости между предсердиями и желудочками. Но эти нарушения развиваются только с возрастом.

Внесердечные причины аритмии – нарушение работы щитовидной железы или изменение биохимического состава крови (избыток калия). Некоторые лекарства – бронходилататоры, препараты дигиталиса также могут вызывать аритмию, как и табак или кофе.

Не всегда аритмия сопровождается симптомами, но их появление всегда внезапно. В их составе:

– неровное сердцебиение;

– головокружение, которое может закончиться потерей сознания;

– одышка;

– боль в груди и шее.

Возможными осложнениями являются инсульт и сердечная недостаточность.

При развитии аритмии следует обратиться к врачу. На приеме будет проверен пульс и выслушаны жалобы пациента. Для установления диагноза будет снята ЭКГ, которая покажет электрическую активность сердца. Поскольку некоторые формы аритмии проявляются периодически, пациента направят на непрерывную ЭКГ в течение 24 часов или он будет носить портативный кардиомонитор. Кроме того, необходимо провести исследование электрической проводимости сердца.

В некоторых случаях для лечения используют антиаритмические лекарства. Иногда назначают электрическую дефибрилляцию для восстановления нормальной работы сердца. Патологические источники возбуждения в сердце могут быть разрушены с помощью радиочастотной абляции, которую проводят параллельно с физиологическими исследованиями. При сниженной частоте сердечных сокращений вживляют искусственный водитель ритма, который восстанавливает нормальный сердечный ритм.

Прогноз зависит от формы аримии: наджелудочковая аритмия – не тяжелое заболевание, которое вряд ли повлияет на продолжительность жизни, но желудочковая фибрилляция – опасное для жизни состояние, при котором требуется срочная медицинская помощь.

Источник

В этот класс включены симптомы, признаки и отклонения от нормы, выявленные при клинических или других исследованиях, а также неточно обозначенные состояния, в отношении которых не указан какой-либо диагноз, классифицированный в других рубриках.

Признаки и симптомы, на основании которых удается поставить достаточно определенный диагноз, классифицированы в рубриках других классов. Рубрики настоящего класса, как правило, включают не столь точно обозначенные состояния и симптомы, которые в равной степени могут относиться к двум или более болезням либо к двум или более системам организма, при отсутствие необходимого исследования, позволяющего установить окончательный диагноз. Практически все состояния, входящие в рубрики этого класса, можно определить как “неуточненные”, “без других указаний”, “неизвестной этиологии” или “преходящие”. Для того, чтобы установить, относятся те или иные симптомы и признаки к данному классу или к другим разделам классификации, следует использовать Алфавитный указатель. Оставшиеся подрубрики со знаком .8 обычно предусмотрены для для прочих сообщаемых симптомов, которые не могут быть отнесены к другим разделам классификации.

К состояниям, признакам и симптомам, включенным в рубрику R00-R99, относятся:

а) случаи, при которых более точная диагностика была невозможна даже после изучения всех имеющихся фактических данных;
б) случаи появления преходящих симптомов или признаков, причины которых невозможно было установить;
в) случаи постановки предварительного диагноза, который невозможно было подтвердить из-за неявки больного для дальнейшего обследования или лечения;
г) случаи направления больного в другое учреждение для обследования или лечения до постановки окончательного диагноза;
д) случаи, когда более точный диагноз не был установлен по какой-либо иной причине;
е) некоторые симптомы, по которым представлена дополнительная информация, сама по себе не имеющая ценности для оказания медицинской помощи.

Исключены:

отклонения от нормы, выявленные при антенатальном обследовании матери (O28.-)
отдельные состояния, возникающие в перинатальном периоде (P00-P96)

Этот класс содержит следующие блоки:

R00-R09 Симптомы и признаки, относящиеся к системам кровообращения и дыхания
R10-R19 Симптомы и признаки, относящиеся к системам пищеварения и брюшной полости
R20-R23 Симптомы и признаки, относящиеся к коже и подкожной клетчатке
R25-R29 Симптомы и признаки, относящиеся к нервной и костно-мышечной системам
R30-R39 Симптомы и признаки, относящиеся к мочевой системе
R40-R46 Симптомы и признаки, относящиеся к познавательной способности, восприятию, эмоциональному состоянию и поведению
R47-R49 Симптомы и признаки, относящиеся к речи и голосу
R50-R69 Общие симптомы и признаки
R70-R79 Отклонения от нормы, выявленные при исследовании крови, при отсутствии диагноза
R80-R82 Отклонения от нормы, выявленные при исследовании мочи, при отсутствии диагноза
R83-R89 Отклонения от нормы, выявленные при исследовании других жидкостей, субстанций и тканей организма, при отсутствии диагноза
R90-R94 Отклонения от нормы, выявленные при диагностических исследованиях с получением изображений и функциональных исследованиях, при отсутствии диагноза
R95-R99 Неточно обозначенные и неизвестные причины смерти

Исключены: симптомы и признаки, являющиеся частью клинической картины психического расстройства (F00-F99)
